Puleggia a raggi

La Spoked Pulley è un tipo di puleggia con un design strutturale a raggi. Incorporando più raggi portanti tra il mozzo e il cerchio, riduce efficacemente il peso complessivo mantenendo la resistenza della trasmissione. Questa struttura fornisce ottimizzazione meccanica rispetto alle tradizionali pulegge solide, capacità di trasmissione della coppia bilanciata, stabilità operativa e prestazioni di dissipazione del calore. È adatto per sistemi di trasmissione che hanno requisiti specifici di inerzia rotazionale e velocità di risposta delle apparecchiature.

Progettazione strutturale e principio di funzionamento

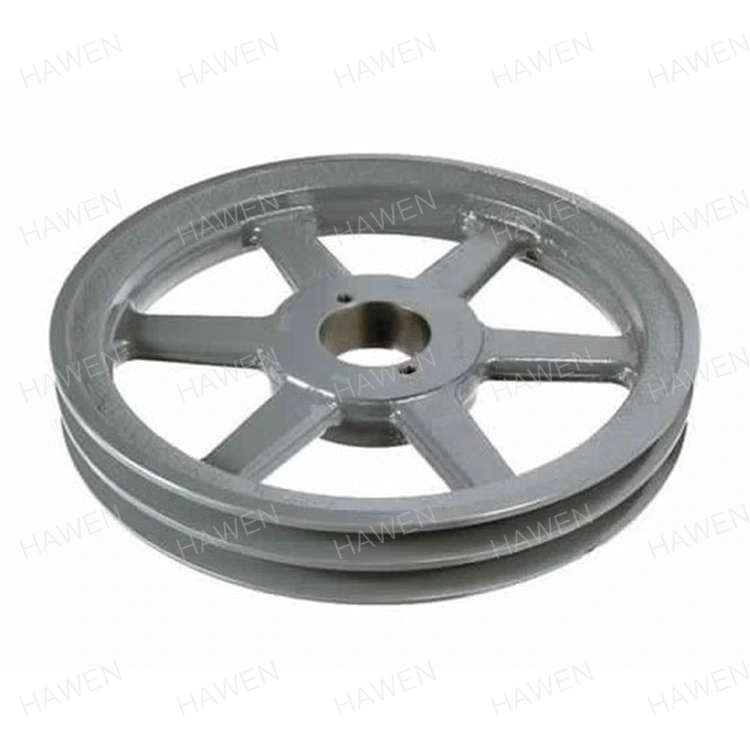

La puleggia a raggi è composta da tre parti principali: il cerchio, i raggi e il mozzo. Il cerchio entra direttamente in contatto con la cinghia per trasmettere potenza; i raggi sopportano i carichi primari radiali e torsionali, distribuendo uniformemente le forze sul mozzo; e il mozzo si accoppia con l'albero per garantire un'installazione stabile.

La struttura a raggi riduce il materiale non necessario mantenendo la robustezza, con conseguente minore inerzia durante la rotazione ad alta velocità. Ciò aiuta a ridurre i carichi iniziali e a migliorare l’efficienza complessiva del sistema.

Caratteristiche del prodotto

Peso controllabile e inerzia rotazionale ridotta

Rispetto alle strutture solide, il design dei raggi cavi riduce l'utilizzo di metallo, rendendolo adatto per frequenti partenze e applicazioni a velocità variabile.

Distribuzione ottimale della forza e funzionamento stabile

La disposizione dei raggi, ottimizzata attraverso l'analisi delle sollecitazioni, garantisce una trasmissione uniforme del carico all'interno della puleggia, riducendo al minimo la concentrazione localizzata delle sollecitazioni.

Eccellente dissipazione del calore

La struttura aperta migliora la circolazione dell'aria, contribuendo a ridurre l'accumulo di calore tra la cinghia e le gole della puleggia durante il funzionamento continuo.

Facilità di lavorazione e manutenzione

La struttura semplice consente un comodo controllo dimensionale, trattamento superficiale e successiva manutenzione, rendendolo adatto alla standardizzazione e alla produzione di massa.

Materiali e processi produttivi

La selezione del materiale si basa sulla potenza di trasmissione, sulla velocità di rotazione e sull'ambiente operativo per garantire resistenza strutturale e durata.

Aree di applicazione

Le pulegge a raggi sono ampiamente utilizzate nelle seguenti apparecchiature e sistemi:

Ventilatori industriali e sistemi di trasmissione di pompe

Macchine agricole e attrezzature per la lavorazione del grano

Compressori e apparecchiature di trasporto

Dispositivi di trasmissione meccanica leggeri e medi

Offrono vantaggi strutturali significativi negli scenari in cui è richiesta la riduzione del peso complessivo, il miglioramento dell'efficienza energetica o il miglioramento della dissipazione del calore.

Selezione e personalizzazione

Le pulegge a raggi possono essere selezionate o personalizzate in base al tipo di cinghia (cinghia a V, cinghia a V stretta, ecc.), al numero di scanalature, al diametro esterno e alla configurazione del foro dell'albero. Sono disponibili la conferma del disegno, la validazione del campione e il supporto alla produzione di massa per soddisfare le diverse condizioni operative e i requisiti delle apparecchiature.
