Perché le pulegge con elevata concentricità riducono al minimo i tempi di regolazione secondaria?

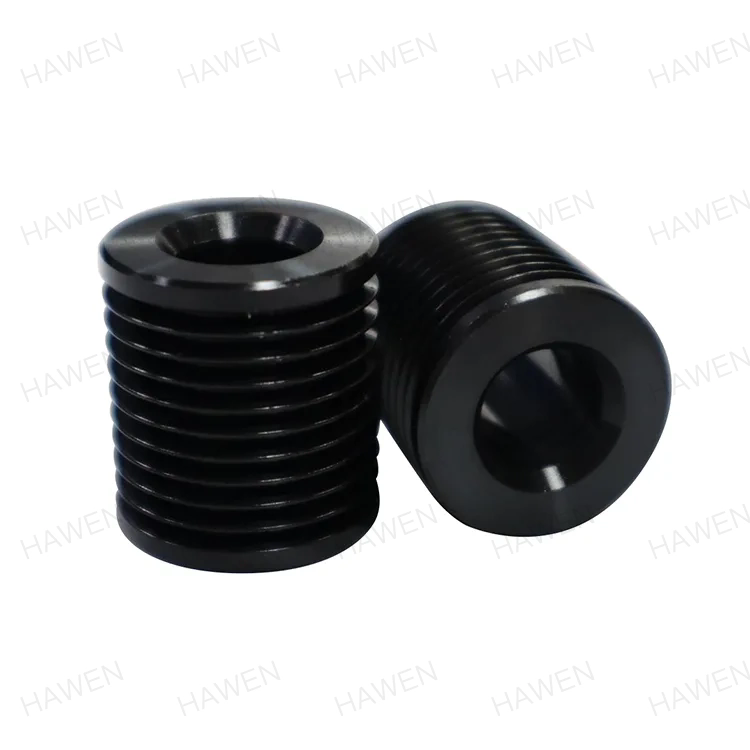

In qualsiasi sistema con trasmissione a cinghia, da un ventilatore industriale ad alta velocità a una linea di trasporto di precisione, l'efficienza dell'installazione iniziale è solo metà della storia. L'altra metà è ciò che accade dopo che il sistema inizia a funzionare: gli aggiustamenti secondari. Queste sono le modifiche, i riallineamenti e le procedure di ritensionamento che i team di manutenzione devono eseguire per correggere i problemi di eccentricità, vibrazione e tracciamento del nastro che diventano evidenti solo sotto carico. In molti stabilimenti, questi aggiustamenti secondari consumano più ore di manodopera rispetto all'installazione originale e rappresentano una fonte primaria di tempi di inattività non pianificati. La causa principale della maggior parte di questi aggiustamenti può essere fatta risalire a un unico parametro, spesso trascurato: la concentricità delPulegge per cinghieloro stessi.

Una puleggia con elevata concentricità è quella in cui l'asse centrale del foro e l'asse centrale del diametro esterno sono perfettamente allineati. Quando una puleggia ha una scarsa concentricità, il percorso della cinghia non è perfettamente circolare. La cinghia oscillerà in tensione mentre la puleggia ruota, causando vibrazioni, rumore, usura irregolare della cinghia e una condizione nota come "oscillazione della cinghia" o "deriva di tracciamento". Ciascuno di questi problemi innesca un aggiustamento secondario. Un tecnico della manutenzione deve riallineare la puleggia, tendere nuovamente la cinghia o addirittura sostituire prematuramente i componenti. Al contrario, una puleggia a cinghia ad alta concentricità elimina queste cause alla fonte, offrendo un sistema di trasmissione a cinghia che funziona senza intoppi fin dall'inizio e continua a farlo per tutta la sua vita utile. Questo articolo esplorerà i meccanismi della concentricità, la sua misurazione, i processi di produzione che la raggiungono e l'impatto quantificabile che ha sulla riduzione del tempo di aggiustamento secondario.

Sommario

• 1. Cos'è la concentricità e perché è importante nelle pulegge per cinghie?
• 2. In che modo una scarsa concentricità causa aggiustamenti secondari?
• 3. Quali processi di produzione garantiscono un'elevata concentricità?
• 4. Quali sono i vantaggi quantificabili delle pulegge per cinghie ad alta concentricità?
• 5. Come misurare e verificare la concentricità nella produzione?
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. Cos'è la concentricità e perché è importante nelle pulegge per cinghie?

La concentricità, nel contesto delle pulegge, è la condizione geometrica in cui il centro del foro della puleggia e il centro del suo diametro esterno si trovano sullo stesso asse. In termini più semplici, significa che la puleggia è perfettamente rotonda rispetto al foro di montaggio. Questo requisito apparentemente semplice ha profonde implicazioni per le prestazioni del sistema di trasmissione a cinghia. Se il foro e il diametro esterno non sono concentrici, la puleggia oscillerà mentre ruota. Questa oscillazione, misurata come eccentricità radiale, fa sì che il diametro effettivo della puleggia cambi continuamente mentre gira. La cintura deve costantemente allungarsi e rilassarsi per accogliere questi cambiamenti, generando una serie di effetti indesiderati.

L'importanza della concentricità può essere compresa considerando la differenza tra una ruota di un'auto perfettamente bilanciata e una ruota leggermente sbilanciata. La ruota bilanciata gira dolcemente, senza vibrazioni. La ruota sbilanciata crea un brivido ritmico che si avverte in tutto il veicolo. Lo stesso principio si applica alle pulegge per cinghie. Una puleggia altamente concentrica ruota senza intoppi, con la cinghia che scorre in modo fedele e coerente. Una puleggia con scarsa concentricità crea una vibrazione che si propaga attraverso l'intero sistema. Questa vibrazione non è solo un fastidio; è una fonte di perdita di energia, usura prematura e necessità di aggiustamenti secondari. La vibrazione farà sì che la cinghia si sposti in modo diverso, la tensione fluttui e i bulloni di montaggio si allentino nel tempo, il che richiede un'azione correttiva.

AZhejiang Hawen elettromeccanico Co., Ltd., abbiamo misurato la relazione tra concentricità e prestazioni del sistema in centinaia di installazioni. I nostri dati mostrano che una puleggia con una tolleranza di concentricità di +/- 0,05 mm (eccentricità) genererà un'ampiezza di vibrazione che è tipicamente da tre a quattro volte inferiore a una puleggia con una tolleranza di +/- 0,2 mm. Questa riduzione delle vibrazioni è direttamente correlata alla riduzione della frequenza e della durata delle regolazioni secondarie. La tabella seguente illustra i livelli di vibrazione tipici associati alle diverse tolleranze di concentricità.

Questi dati dimostrano una chiara correlazione: una maggiore concentricità porta a vibrazioni inferiori, che riducono direttamente la necessità di regolazioni secondarie. Il risparmio iniziale sui costi di una puleggia a cinghia di precisione inferiore è quasi sempre controbilanciato dai costi di manutenzione aggiuntivi sostenuti durante la sua vita utile. Nelle sezioni seguenti esamineremo i meccanismi attraverso i quali una scarsa concentricità crea questi problemi e le tecniche di produzione che garantiscono un'elevata concentricità.

2. In che modo una scarsa concentricità causa aggiustamenti secondari?

Per comprendere perché un'elevata concentricità riduce al minimo le regolazioni secondarie, è utile comprendere la cascata di problemi causati da una puleggia non concentrica. Il primo e più immediato effetto è l'eccentricità radiale. Mentre la puleggia ruota, il raggio effettivo della puleggia cambia perché il centro di rotazione non è allineato con il centro della puleggia. Ciò significa che il percorso della cintura non è un cerchio perfetto; è un'ellisse. La cinghia deve allungarsi per accogliere il raggio più lungo e rilassarsi per accogliere il raggio più corto mentre la puleggia gira. Questo allungamento e rilassamento ciclico fanno scivolare la cintura, creando uno sbattimento o "vibrazione" nella cintura. Queste vibrazioni sono la fonte della vibrazione che viene trasmessa all'attrezzatura condotta e alla struttura di montaggio.

Questo allungamento ciclico provoca anche un'usura non uniforme della cinghia. La parte della cinghia che viene allungata ripetutamente subirà un attrito e un calore maggiori, portando a rotture premature. La cinghia può anche sviluppare una "patina" sulla superficie, riducendone il coefficiente di attrito e provocandone lo scivolamento. Lo scivolamento genera più calore e accelera il processo. Inoltre, il tracciamento del nastro verrà influenzato. Una cinghia tende naturalmente a spostarsi nella direzione del carico applicato. Se una puleggia non è concentrica, la cinghia subirà carichi laterali variabili mentre viaggia attorno alla puleggia. Ciò può causare lo spostamento della cinghia avanti e indietro sulla superficie della puleggia, danneggiando i bordi della cinghia e le flange della puleggia.

Il risultato inevitabile di questi problemi è un aggiustamento secondario. Il tecnico manutentore dovrà:

• Tendere nuovamente la cintura:La cintura si sarà allungata in modo non uniforme e potrebbe essersi allentata. Il ritensionamento è un processo manuale che richiede l'arresto dell'apparecchiatura e l'utilizzo di un misuratore di tensione. Questo è un compito che richiede tempo, soprattutto su apparecchiature di grandi dimensioni.
• Riallineare le pulegge della cinghia:La vibrazione e lo spostamento della cinghia potrebbero aver causato lo spostamento disallineato delle pulegge. Il tecnico dovrà controllare e regolare l'allineamento utilizzando uno strumento di allineamento laser o un righello.
• Sostituire la cinghia:Se la cinghia è stata danneggiata dall'usura o dal tracciamento irregolare, dovrà essere sostituita. Si tratta di una riparazione più significativa, che comporta costi aggiuntivi di manodopera e materiale.
• Stringere i bulloni di montaggio:La vibrazione spesso fa sì che i bulloni di montaggio si allentino. Il tecnico dovrà serrarli alla coppia corretta.
• Ispezionare i cuscinetti:Anche la vibrazione della puleggia non concentrica verrà trasmessa ai cuscinetti. Nel corso del tempo, ciò può causare guasti prematuri ai cuscinetti, richiedendo una riparazione più estesa.

Ciascuno di questi aggiustamenti richiede tempo. In un impianto di produzione molto attivo, il costo della perdita di produzione durante questi aggiustamenti può essere notevole. La tabella seguente fornisce una stima del tempo e della manodopera tipici richiesti per ciascuna attività di regolazione secondaria.

Questi costi si moltiplicano nel corso della vita dell’apparecchiatura. Una puleggia prodotta in modo inadeguato può generare un gran numero di aggiustamenti secondari, ciascuno dei quali rappresenta un costo diretto e un costo indiretto in termini di perdita di produzione. Una puleggia a cinghia ad alta concentricità, al contrario, funziona con vibrazioni e spostamenti della cinghia minimi, riducendo drasticamente la necessità di questi interventi. Presso Zhejiang Hawen Electromechanical Co., Ltd., le nostre pulegge per cinghie lavorate con precisione sono progettate per ridurre al minimo queste regolazioni secondarie, offrendo un costo totale di proprietà inferiore e una maggiore affidabilità del sistema.

3. Quali processi di produzione garantiscono un'elevata concentricità?

Il raggiungimento di un'elevata concentricità in una puleggia non è casuale; è il risultato di un processo di produzione deliberato e attentamente controllato. Il processo deve garantire che il foro e il diametro esterno vengano lavorati da un'unica configurazione stabile, eliminando gli errori causati dal riposizionamento del pezzo. Il viaggio verso l'elevata concentricità inizia con la materia prima, tipicamente una fusione o un pezzo di barra, e continua attraverso una serie di operazioni di lavorazione meccanica di precisione. La chiave per ottenere la concentricità è mantenere la parte in un dispositivo preciso ed eseguire tutte le operazioni di lavorazione critiche in un'unica configurazione.

Il primo passaggio consiste nel creare una superficie di riferimento, in genere il foro, che costituirà il riferimento primario per tutte le operazioni successive. Il foro viene lavorato a una dimensione precisa, solitamente mediante perforazione, alesatura o alesatura. Questo foro deve essere rotondo e diritto. Il pezzo viene quindi montato saldamente su un mandrino o un dispositivo che si adatta perfettamente al foro. Ciò garantisce che il foro sia il vero centro per il resto delle operazioni di lavorazione. L'operazione successiva è la lavorazione del diametro esterno. Questa operazione viene generalmente eseguita utilizzando un tornio CNC, che può trasformare il diametro esterno in una dimensione precisa e con un elevato grado di rotondità. La chiave per ottenere un'elevata concentricità è che il foro e il diametro esterno siano lavorati nella stessa configurazione. Ciò elimina qualsiasi errore che verrebbe introdotto se la parte venisse riposizionata.

La fase finale è l'operazione di finitura, spesso un processo di tornitura o rettifica fine. La rettifica può raggiungere un grado di precisione ancora più elevato rispetto alla tornitura, ottenendo una finitura superficiale di Ra 0,8 µm o migliore e una tolleranza di concentricità di +/- 0,02 mm. Per le applicazioni in cui la puleggia funziona a velocità elevate o sotto carichi pesanti, viene spesso specificata la rettifica. La tabella seguente riassume le tolleranze tipiche di concentricità ottenute da diversi processi di produzione.

Presso Zhejiang Hawen Electromechanical Co., Ltd., utilizziamo una combinazione di tornitura CNC e, ove richiesto, rettifica di precisione per ottenere la concentricità ottimale per le nostre pulegge. Il nostro processo di produzione è progettato per garantire che ogni puleggia sia prodotta con una concentricità che soddisfi la tolleranza specificata. La chiave di tutto ciò è l'uso di attrezzature di precisione e l'eliminazione delle regolazioni manuali durante il processo di lavorazione.

4. Quali sono i vantaggi quantificabili delle pulegge per cinghie ad alta concentricità?

I vantaggi derivanti dall’utilizzo di pulegge per cinghie ad alta concentricità non sono solo qualitativi; possono essere misurati e quantificati. I vantaggi principali sono la riduzione del tempo di regolazione secondaria, una maggiore durata della cinghia e dei cuscinetti e una migliore efficienza complessiva del sistema. Ciascuno di questi vantaggi si traduce direttamente in risparmi sui costi e miglioramento della produttività. I miglioramenti quantificabili possono essere dimostrati confrontando due sistemi di trasmissione a cinghia identici: uno con pulegge a cinghia standard e uno con pulegge a cinghia ad alta concentricità.

Tempo di regolazione secondaria ridotto:Il vantaggio più diretto è la riduzione della frequenza degli aggiustamenti secondari. Un sistema di trasmissione a cinghia che utilizza pulegge per cinghia standard può richiedere sei o più regolazioni secondarie all'anno, ciascuna delle quali richiede un'ora o più. Un sistema che utilizza pulegge ad alta concentricità può richiedere solo una o due regolazioni all'anno. Il tempo risparmiato può essere notevole, come mostrato nella tabella seguente.

Maggiore durata della cinghia:Le sollecitazioni e le vibrazioni irregolari causate da una scarsa concentricità riducono drasticamente la durata della cinghia. Una cinghia che funziona su una puleggia ad alta concentricità può durare da 2 a 3 volte più a lungo di una cinghia che funziona su una puleggia a bassa concentricità. La riduzione dell'usura della cinghia riduce anche la frequenza di sostituzione della cinghia e i tempi di fermo associati.

Maggiore durata dei cuscinetti:La vibrazione generata da una puleggia non concentrica viene trasmessa direttamente ai cuscinetti dell'attrezzatura condotta e al motore di azionamento. Questa vibrazione provoca l'usura prematura e il guasto dei cuscinetti. Le pulegge per cinghie ad alta concentricità riducono le vibrazioni trasmesse ai cuscinetti, prolungandone la durata. La riduzione dei guasti ai cuscinetti significa minori tempi di fermo delle apparecchiature e minori costi di manutenzione.

Miglioramento dell'efficienza del sistema:Il sistema di trasmissione a cinghia funziona in modo più efficiente quando le pulegge a cinghia sono concentriche. La cinghia non viene allungata e rilassata continuamente e l'energia persa a causa dell'attrito e delle vibrazioni è ridotta al minimo. Ciò può tradursi in una riduzione piccola ma misurabile del consumo energetico che, nel tempo, può comportare un notevole risparmio sui costi.

Questi vantaggi quantificabili dimostrano che il costo iniziale più elevato di una puleggia a cinghia di alta qualità e ad alta concentricità è più che compensato dai risparmi in termini di manutenzione e tempi di fermo nel corso della sua vita utile. Presso Zhejiang Hawen Electromechanical Co., Ltd., forniamo ai nostri clienti i dati di cui hanno bisogno per prendere decisioni informate sulla selezione della puleggia per cinghia, aiutandoli a ottimizzare il costo totale di proprietà.

5. Come misurare e verificare la concentricità nella produzione?

Garantire che le pulegge rispettino la tolleranza di concentricità specificata richiede un solido processo di controllo qualità. La misurazione della concentricità viene generalmente eseguita utilizzando un comparatore o una macchina di misura a coordinate (CMM). La configurazione del test è relativamente semplice ma richiede precisione e coerenza. Il processo di misurazione è il seguente:

La puleggia è montata su un mandrino di precisione o sull'albero su cui verrà installata. Il mandrino viene quindi posizionato tra i centri o in un blocco a V di precisione. Un comparatore è montato su un supporto e posizionato in modo che la sua sonda sia a contatto con il diametro esterno della puleggia. La puleggia della cinghia viene quindi ruotata lentamente e si osserva la lettura del comparatore. La variazione totale nella lettura durante la rotazione della puleggia è l'eccentricità totale. Questo valore di eccentricità, che è il doppio dell'errore di concentricità, viene utilizzato come criterio di accettazione.

La misurazione deve essere effettuata in diversi punti lungo la faccia della puleggia per garantire la coerenza. La tabella seguente fornisce i criteri di accettazione per i diversi gradi di pulegge utilizzati nella nostra fabbrica.

Presso Zhejiang Hawen Electromechanical Co., Ltd., utilizziamo una combinazione di misurazione in-process e ispezione finale per garantire che ogni puleggia soddisfi i requisiti di concentricità specificati. Il nostro sistema di controllo qualità è certificato ISO 9001:2015 e conserviamo registrazioni dettagliate di tutte le ispezioni. Ciò garantisce che i nostri clienti ricevano pulegge per cinghie che soddisfano le loro aspettative in termini di prestazioni e riducono la necessità di regolazioni secondarie.

6. Domande frequenti (FAQ)

Domanda 1: Qual è la differenza tra concentricità e eccentricità nelle pulegge?

Risposta: Concentricità e runout sono concetti correlati ma distinti. La concentricità è la condizione geometrica in cui due o più elementi condividono un asse comune. Il runout, invece, è la variazione totale nella posizione di una caratteristica quando la parte viene ruotata attorno ad un asse fisso. Per una puleggia, la concentricità è l'errore tra il centro del foro e il centro del diametro esterno. L'eccentricità è l'oscillazione totale misurata sul diametro esterno quando la puleggia viene ruotata. Il runout è in genere il doppio dell'errore di concentricità. Una puleggia con una eccentricità di 0,1 mm ha un errore di concentricità di +/- 0,05 mm.

Domanda 2: In che modo la scarsa concentricità influisce sulla durata della cinghia?

Risposta: Una scarsa concentricità provoca l'allungamento e il rilassamento ciclico della cinghia mentre la puleggia ruota. Ciò porta ad un'usura irregolare della cinghia, che si manifesta come screpolature e vetrificazioni sulla superficie della cinghia. La cinghia è inoltre sottoposta a maggiore attrito e calore, accelerando ulteriormente l'usura. Gli studi hanno dimostrato che una cinghia che scorre su una puleggia con eccentricità di 0,2 mm può avere una durata utile inferiore del 40-60% rispetto a una cinghia che scorre su una puleggia con eccentricità di 0,05 mm.

Domanda 3: Posso compensare la scarsa concentricità della puleggia regolando la tensione della cinghia?

Risposta: No, la regolazione della tensione della cinghia non può compensare una scarsa concentricità. La tensione è una regolazione statica che imposta il carico medio sulla cinghia. L'errore di concentricità crea una variazione di carico dinamico che non è influenzata dalla tensione statica. Sebbene una tensione più elevata possa ridurre le vibrazioni della cinghia, aumenterà anche il carico sui cuscinetti e potrebbe causare un guasto prematuro della cinghia. L'unica soluzione efficace è utilizzare una puleggia con la corretta concentricità.

Domanda 4: Qual è la differenza di costo tipica tra una puleggia standard e una ad alta precisione?

Risposta: La differenza di costo dipende dalle dimensioni, dal materiale e dal volume di produzione. In genere, una puleggia a cinghia ad alta precisione (con eccentricità di +/- 0,05 mm o migliore) costa tra il 30 e il 50% in più rispetto a una puleggia a cinghia standard (+/- 0,10 mm). Tuttavia, l’aumento del costo iniziale è spesso compensato dalla riduzione dei costi di manutenzione e dalla maggiore durata della cinghia. Il costo totale di proprietà su un periodo di 5 anni è spesso inferiore per la puleggia a cinghia ad alta precisione.

Domanda 5: Come posso verificare la concentricità di una puleggia che ho già acquistato?

Risposta: puoi verificare la concentricità utilizzando un comparatore come descritto in questo articolo. Montare la puleggia su un mandrino di precisione e posizionarla tra i centri. Impostare il comparatore in modo che tocchi il diametro esterno della puleggia. Ruotare la puleggia e osservare la variazione totale della lettura. Questo è il runout totale. Se l'eccentricità totale supera la tolleranza prevista per l'applicazione, la puleggia deve essere sostituita. Molti produttori, tra cui Zhejiang Hawen Electromechanical Co., Ltd., forniscono un certificato di conformità con ciascun ordine, che include i valori di eccentricità misurati.

7. Conclusionee

La relazione tra la concentricità della puleggia e il tempo di regolazione secondaria è diretta e significativa. Una puleggia non concentrica crea un'eccentricità radiale, che si traduce in vibrazioni, oscillazione della cinghia e usura irregolare della cinghia. Questi problemi portano inevitabilmente a un ciclo di aggiustamenti secondari: ritensionamento, riallineamento, sostituzione della cinghia e manutenzione dei cuscinetti. Questi aggiustamenti non sono solo un fastidio; rappresentano un costo significativo in termini di manodopera, tempi di inattività e sostituzione dei componenti.

Le pulegge per cinghie ad alta concentricità risolvono la causa principale di questi problemi. Assicurando che il foro e il diametro esterno siano perfettamente allineati, eliminano le fonti di vibrazione e di spostamento del nastro. Il risultato è un sistema di trasmissione a cinghia che funziona senza intoppi fin dall'inizio, richiede una manutenzione minima e garantisce una maggiore durata. Alla Zhejiang Hawen Electromechanical Co., Ltd., ci impegniamo a produrre pulegge per cinghie che soddisfano i più elevati standard di concentricità. I nostri processi di lavorazione di precisione, il rigoroso controllo di qualità e il rispetto degli standard internazionali garantiscono che i nostri clienti ricevano pulegge che riducono al minimo le regolazioni secondarie e massimizzano l'affidabilità del sistema.

Contatta Zhejiang Hawen elettromeccanico Co., Ltd.oggi per scoprire come le nostre pulegge per cinghie ad alta concentricità possono migliorare le vostre operazioni e ridurre i costi di manutenzione.
