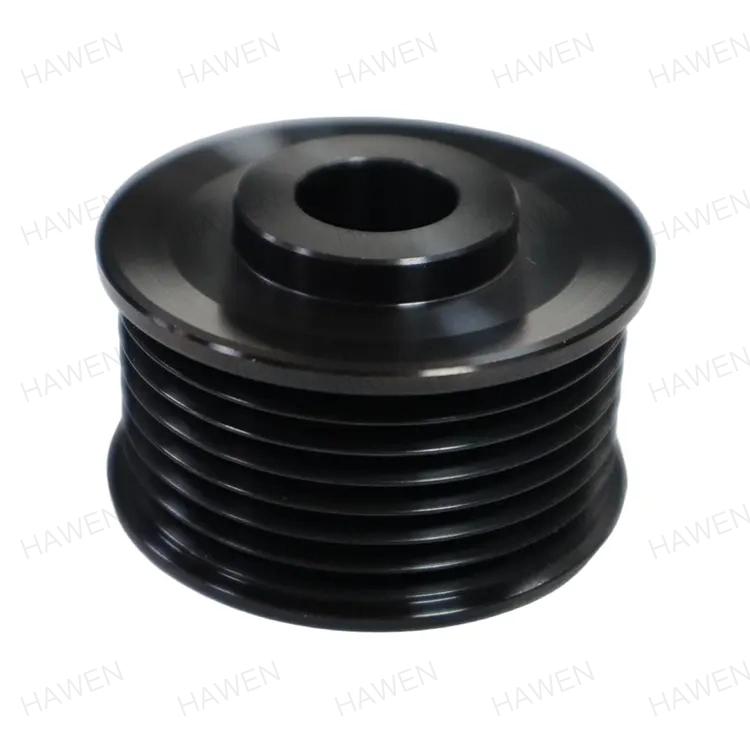

Puleggia dentata annoiata a misura

HAWEN è un produttore high-tech e fornitore globale specializzato nella linea di pulegge dentate Bored to Size. Costruito per test 3C, strumenti CNC e tracciamento solare, ogni componente presenta un ingranamento dei denti liscio, bassa rumorosità e rigorosa conformità ROHS/REACH. Supportati da 120 unità CNC, certificazione IATF16949 e una capacità mensile di 500.000 unità, offriamo la massima affidabilità per la trasmissione di potenza a lungo termine.

Specifiche dimensionali e opzioni dei materiali

Le configurazioni di azionamento di precisione richiedono profili di lavorazione esatti e resistenza strutturale affidabile. L'implementazione di una puleggia dentata alesata su misura garantisce un'erogazione di potenza efficiente in applicazioni industriali sincrone e ad alta velocità.

Benchmark e tolleranze delle prestazioni

Il mantenimento di tolleranze di produzione rigorose garantisce il funzionamento regolare degli azionamenti sincroni sotto carichi costanti. La scelta di una puleggia dentata alesata su misura con profili dei denti raffinati riduce le vibrazioni e previene l'usura precoce dei componenti della trasmissione.

Caratteristiche dei materiali e capacità strutturali

45# Proprietà dell'acciaio al carbonio

L'acciaio a medio carbonio con un contenuto di carbonio compreso tra lo 0,42% e lo 0,50% fornisce una solida resistenza alla trazione (≥600 MPa) e allo snervamento (≥355 MPa). Con una densità di 7,85 g/cm³, contiene 0,50%-0,80% manganese e 0,17%-0,37% silicio. La tempra a 840°C e il rinvenimento tra 560-600°C raggiungono un intervallo di durezza di HRC 22-34 per resistere a forti sollecitazioni meccaniche.

Specifiche della lega di alluminio 7075

La lega di alluminio ad altissima resistenza Al-Zn-Mg-Cu contiene 5,1%-6,1% di zinco, 2,1%-2,9% di magnesio, 1,2%-2,0% di rame e oligoelementi come 0,18%-0,28% di cromo. Nello stato T6, la resistenza alla trazione arriva fino a 572 MPa, la resistenza allo snervamento raggiunge ≥ 495 MPa e la durezza raggiunge 175-200 HB, rendendolo ideale per applicazioni di trasmissione leggere.

1215 Efficienza dell'acciaio ad asportazione automatica

Progettato per la lavorazione CNC veloce, l'acciaio 1215 consente una tornitura fluida e un'elevata qualità della superficie. L'integrazione di questa lega in una struttura con puleggia dentata Bored to Size mantiene le tolleranze del foro interno fino a ≤ 0,008 mm.

Utilizzo industriale e vantaggi operativi

Campi di applicazione target

• Attrezzature solari e rinnovabili:Utilizzato nei sistemi di tracciamento fotovoltaico, nelle macchine per la pulizia e nei trasportatori di pannelli per garantire un posizionamento stabile.
• Produzione di precisione:Alimenta la trasmissione ad alta velocità nei macchinari di prova 3C e nelle apparecchiature di assemblaggio di semiconduttori.
• Sistemi di automazione:Installato su macchine utensili CNC, attrezzature tessili e macchine da stampa per movimento sincrono multiasse.
• Automotive e logistica:Applicato nei motori elettrici per la trasmissione di potenza automobilistica e nei sistemi di catene di montaggio di fabbrica.

Attributi meccanici fondamentali

• Efficienza antiscivolo:L'innesto positivo dei denti garantisce un rapporto di trasmissione esatto, spingendo l'efficienza operativa della trasmissione oltre il 98% senza lubrificazione ad olio.
• Controllo delle vibrazioni:L'assorbimento degli urti integrato riduce l'emissione di rumore e mantiene stabile il funzionamento dei macchinari durante i cicli continui.
• Lavorazione di profili stretti:La deviazione della larghezza del profilo del dente è mantenuta a ≤ 0,05 mm, prevenendo il gioco nei sistemi di posizionamento sensibili.

Garanzia di qualità e linee di finitura

Attrezzatura automatizzata per il trattamento delle superfici

Un sistema interno di trattamento dell'ossidazione nera completamente automatico utilizza la movimentazione senza contatto per evitare che le parti si scontrino tra loro durante il trattamento. La linea comprende unità di essiccazione integrate che creano strati esterni puliti e resistenti alla corrosione. Ulteriori scelte di finitura includono la zincatura, l'anodizzazione e la tempra ad alta frequenza per gestire ambienti umidi e corrosivi.

Monitoraggio in linea e apparecchiature di precisione

Ogni singola puleggia dentata alesata su misura passa attraverso stazioni di ispezione online al 100% utilizzando unità CMM, rotondimetri e calibri di profilo. L'utilizzo del controllo statistico del processo (SPC) mantiene un tasso di rendimento del 99,99% e garantisce un output affidabile da lotto a lotto.

PERCHÉ SCEGLIERE NOI

• Scala di produzione sostanziale:Dotato di 120 set di macchine CNC ad alta precisione e di una linea automatizzata di trattamento superficiale, con una capacità mensile di 500.000 unità con spazio di riserva del 40%-60% per spostamenti dinamici degli ordini.
• Sistemi di Qualità Certificati:Pienamente conforme agli standard ISO9001 e IATF16949, mantenendo un rigoroso monitoraggio dei lotti dallo stock grezzo in entrata alla spedizione finale.
• Produzione ecologica:I processi automatizzati ad alta efficienza energetica e la selezione di materiali non pericolosi soddisfano le rigorose normative UE ROHS e REACH.
• Vantaggi dell'offerta regionale:Con sede nella provincia di Zhejiang, la nostra rete di fornitura garantisce un rapido accesso alle materie prime e all'approvvigionamento di accessori.

Domande frequenti

Quali livelli di tolleranza del foro vengono mantenuti su una puleggia dentata alesata a misura?

Le tolleranze standard del foro sono ridotte fino a ≤0,008 mm (con operazioni personalizzate specifiche che raggiungono ±0,005 mm) per garantire un adattamento preciso sugli alberi di trasmissione del motore.

Quali materiali sono disponibili per i componenti di distribuzione personalizzati?

Le opzioni includono acciaio al carbonio 45# per resistenza, lega di alluminio 7075 per esigenze di leggerezza e acciaio automatico 1215 per profili di lavorazione lisci.

In che modo l'eccentricità del profilo del dente influisce sul rumore della macchina?

Mantenendo l'eccentricità del profilo del dente a ≤ 0,02 mm si riduce il rumore dell'ingranamento degli ingranaggi e si limitano le vibrazioni complessive della trasmissione durante le corse ad alta velocità.

Questi componenti sono conformi agli standard ambientali globali?

SÌ. Tutte le opzioni metalliche e le finiture superficiali automatizzate soddisfano le norme ROHS e REACH per il controllo delle sostanze pericolose.

È possibile personalizzare dimensioni di alberi speciali o profili speciali?

SÌ. I team di ingegneri possono progettare forme personalizzate, dettagli dei fori e configurazioni dei denti direttamente dai disegni tecnici forniti.

Per soluzioni di trasmissione di precisione che riducono i costi operativi ed eliminano lo slittamento della trasmissione, affidatevi a HAWEN per competenza tecnica comprovata e qualità di produzione affidabile.
