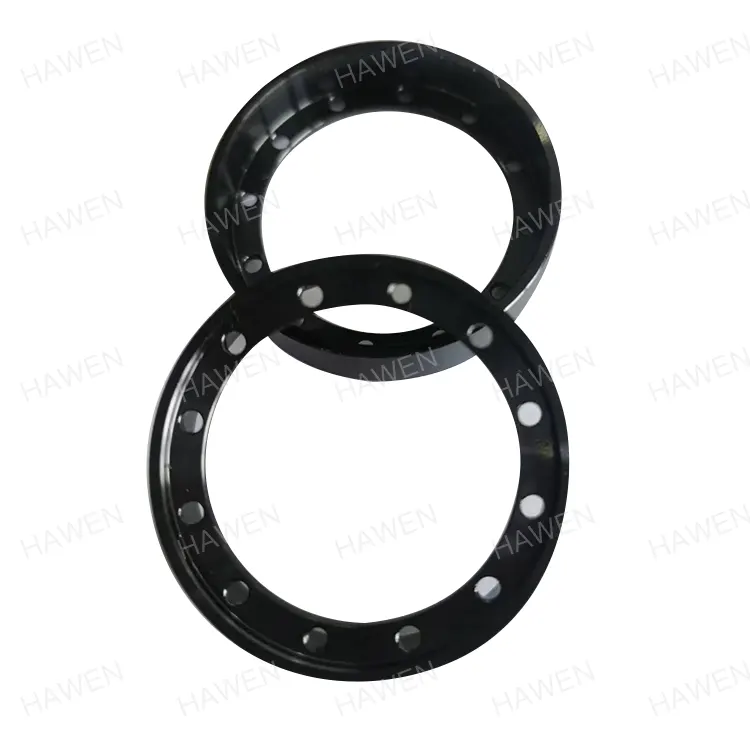

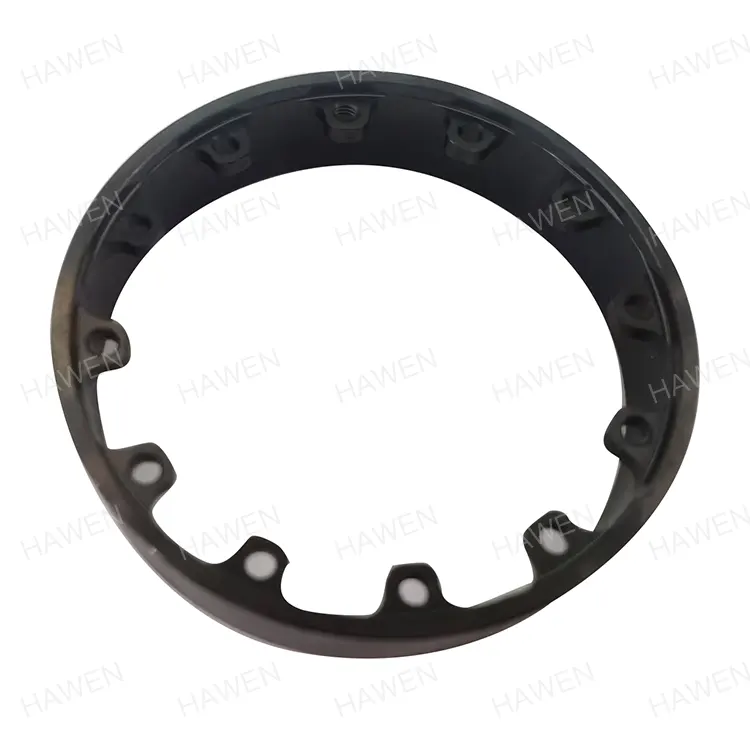

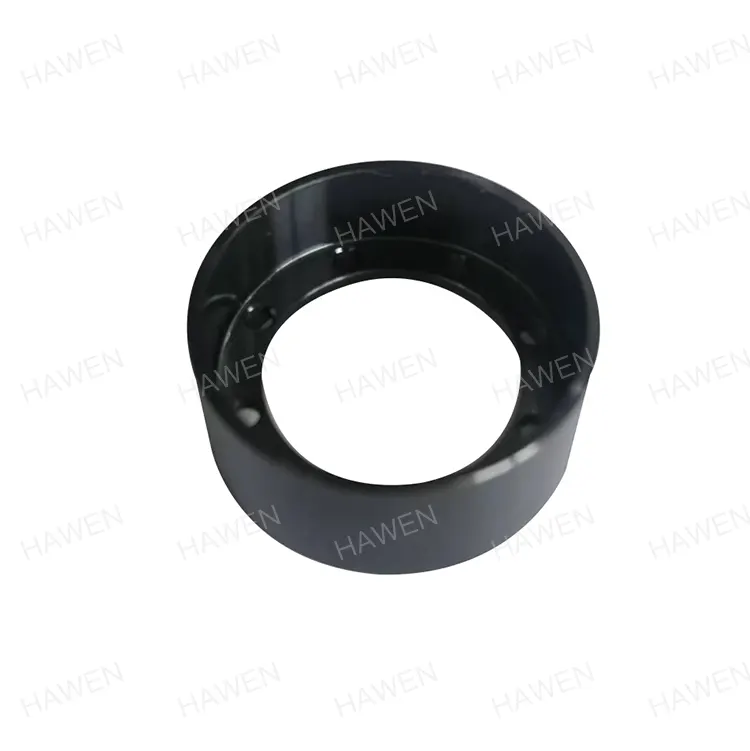

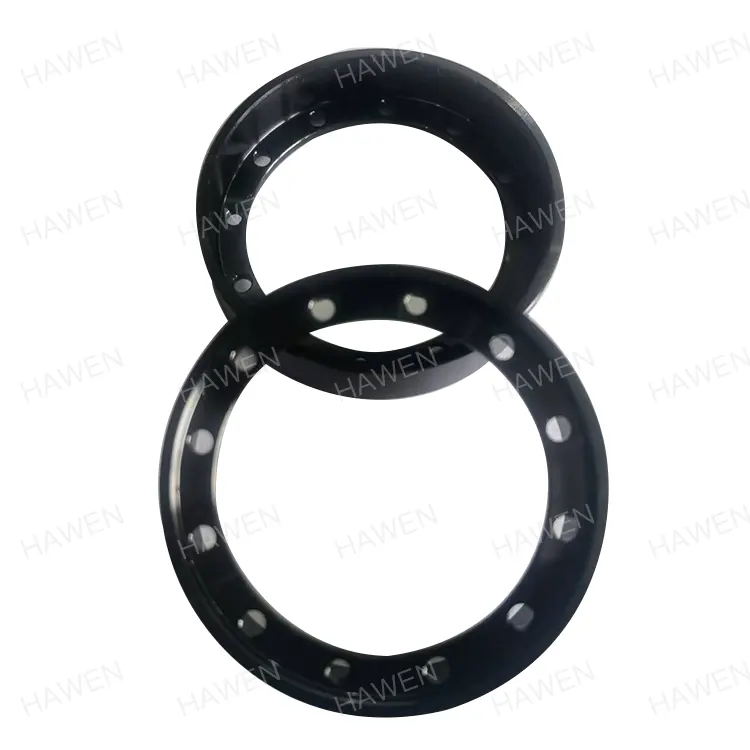

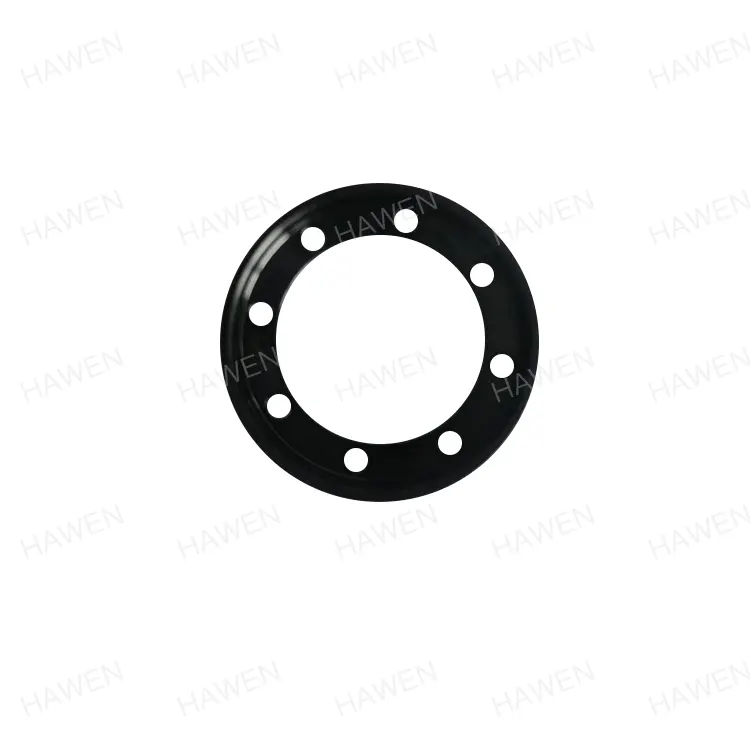

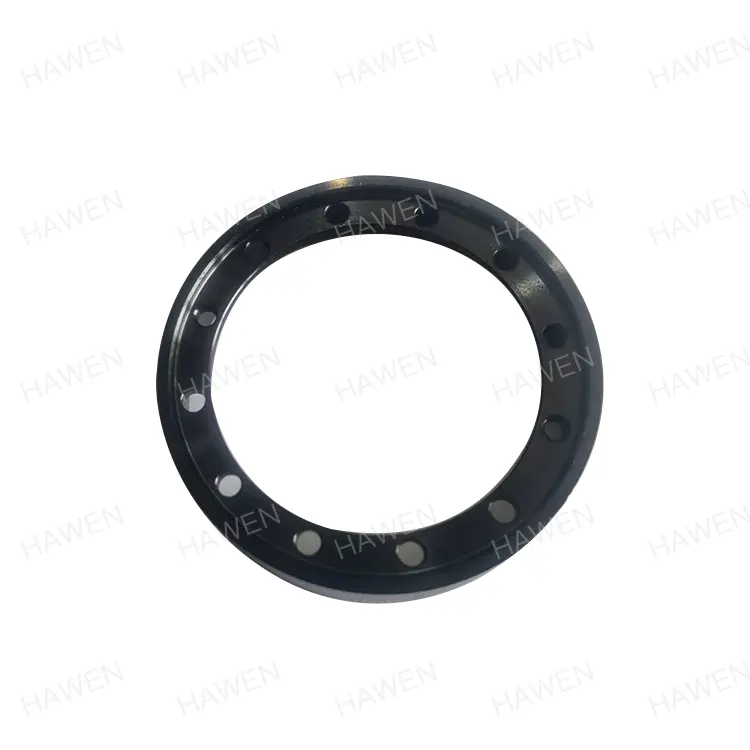

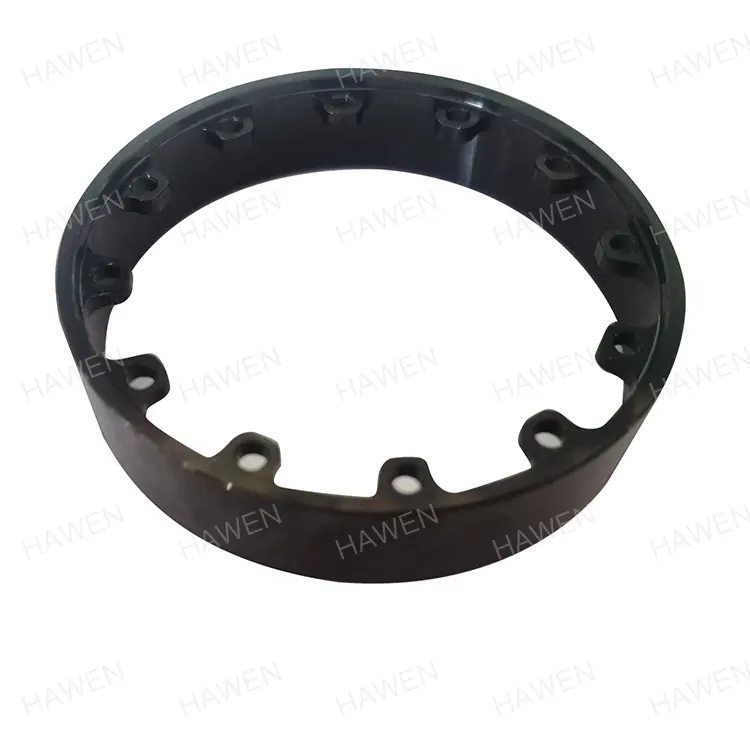

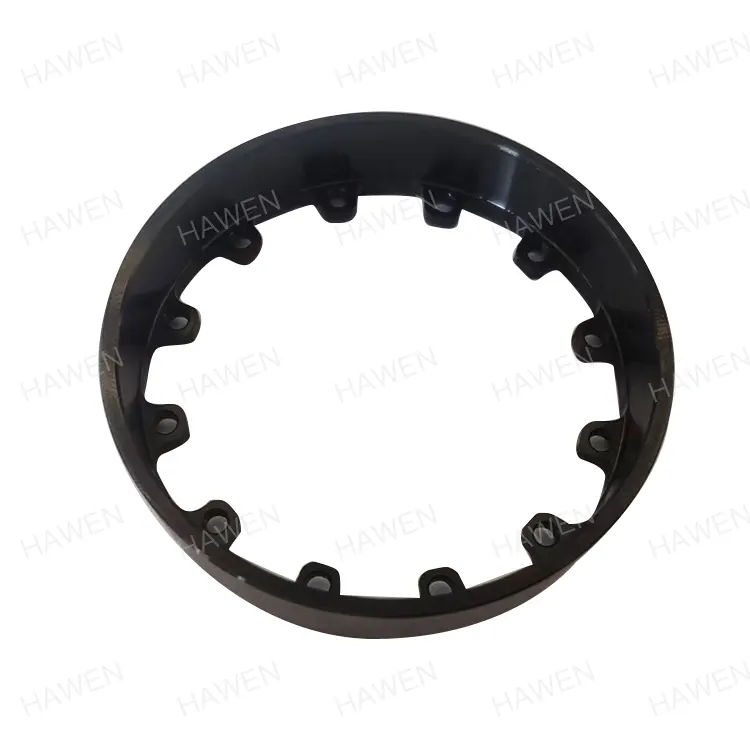

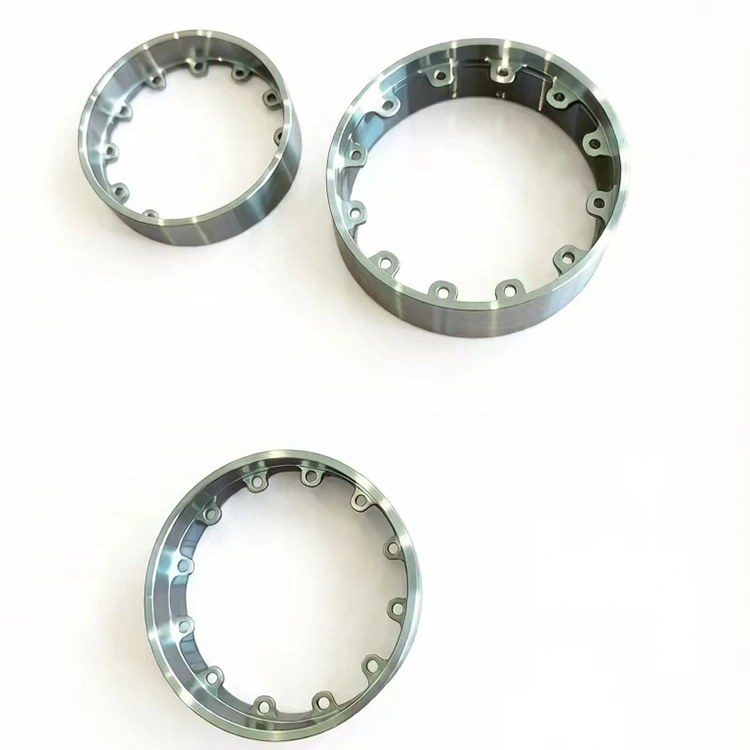

Giogo del motore del robot

Il Robot Motor Yoke è un componente di base fondamentale per servomotori, coppia e motori articolari del robot. Sebbene sembri una parte strutturale meccanica, in realtà svolge tre funzioni principali: conduzione del circuito magnetico, supporto strutturale, dissipazione del calore e schermatura elettromagnetica. Determina direttamente la densità di coppia, l'efficienza operativa, la stabilità e la durata dei motori, rendendolo un componente fondamentale indispensabile per i sistemi di azionamento ad alta precisione nei robot avanzati.

Haven (Trilion) è profondamente impegnata nel settore della produzione di macchinari da oltre 20 anni. Dal 2023 si è concentrata sulla ricerca e sviluppo e sulla produzione su larga scala di Robot Motor Yoke. Con processi maturi, un rigoroso controllo di qualità e capacità di personalizzazione rapida, è diventato un fornitore di alta qualità di accessori principali per motori robot in Cina, detenendo una quota del mercato interno del 10% e fornendo prodotti di supporto a lungo termine per molte aziende leader di elettrodomestici e robot.

Parametri principali del prodotto

Il Robot Motor Yoke promosso adotta lavorazioni meccaniche di precisione standardizzate e supporta anche la produzione personalizzata basata sui disegni del cliente, adattandosi ai requisiti di installazione e prestazioni di diversi modelli di motori robot. Di seguito sono elencati i parametri fondamentali di base, tutti verificati attraverso la produzione reale e le applicazioni dei clienti:

Funzioni principali e valore dell'applicazione

Essendo la struttura del circuito magnetico e il supporto strutturale dei motori dei robot, Robot Motor Yoke non è un semplice raccordo metallico. Le sue prestazioni sono direttamente correlate al funzionamento complessivo del motore, coprendo le dimensioni magnetiche, meccaniche e termiche per garantire un funzionamento efficiente e stabile del motore.

Quattro funzioni principali

Circuito magnetico chiuso

Costruisce un percorso a bassa riluttanza per i campi magnetici del magnete permanente e dell'armatura, limitando con precisione la distribuzione del flusso magnetico, riducendo notevolmente le perdite di flusso magnetico, migliorando l'utilizzo del campo magnetico ed evitando la riduzione dell'uscita e il riscaldamento anomalo causato dalla saturazione magnetica, ottimizzando l'efficienza di conversione dell'energia dalla sorgente.

Supporto strutturale

Fissa saldamente i poli dei magneti permanenti e sopporta carichi alternati derivanti da start-stop ad alta velocità e commutazioni frequenti, garantendo rigidità strutturale e precisione geometrica durante il funzionamento e prevenendo la deformazione dei componenti alle alte velocità.

Dissipazione del calore e schermatura elettromagnetica

Agisce come un percorso chiave di conduzione del calore per dissipare rapidamente le perdite di ferro e rame, controllando l'aumento della temperatura. Inoltre, sopprime efficacemente i campi magnetici dispersi per evitare interferenze con encoder, sensori e altri componenti di precisione, migliorando le prestazioni EMC complessive.

Ancoraggio delle prestazioni

La selezione del materiale, la tecnologia di lavorazione, lo spessore della sezione e altri parametri determinano direttamente la densità di coppia, l'ondulazione della coppia e l'efficienza operativa, fungendo da prerequisito critico per l'attuazione del robot ad alta precisione e ad alta risposta.

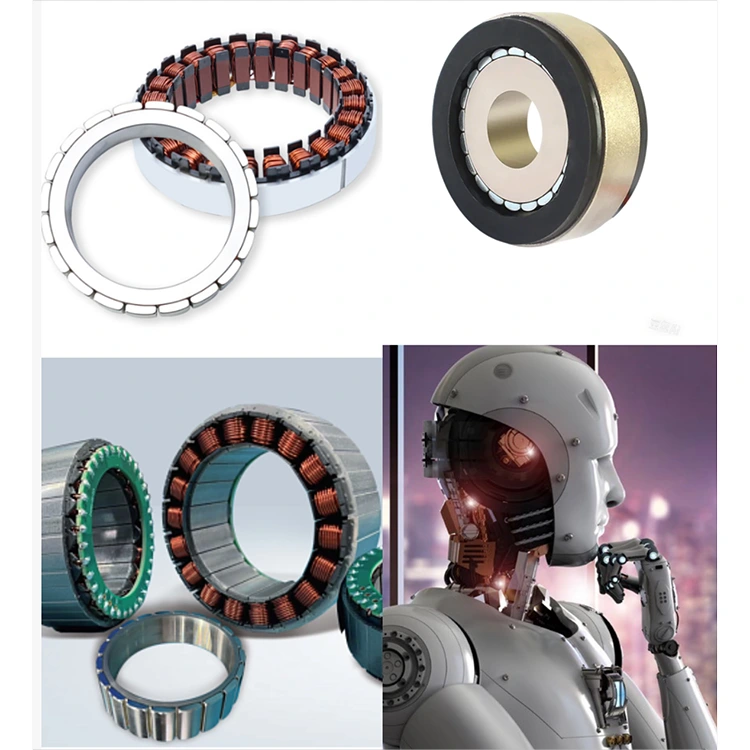

Tipi di motori applicabili e apparecchiature a valle

Questo Robot Motor Yoke è compatibile con vari motori tradizionali dedicati ai robot, coprendo i moduli principali di robot industriali, robot collaborativi e robot umanoidi:

Servomotori: utilizzati come giogo dello statore e come giogo posteriore del rotore, bilanciando dimensioni compatte e coppia elevata per un movimento flessibile multi-giunto.

Motori Torque senza telaio: la struttura ad anello si integra direttamente nei giunti del robot, eliminando alloggiamenti esterni e migliorando la densità di coppia e la flessibilità di installazione.

Motori a flusso assiale/disco: si adattano a strutture a doppio giogo posteriore per circuiti magnetici assiali, caratterizzati da un design piatto per i moduli di azionamento delle gambe e della vita nei robot umanoidi.

Motori senza nucleo: possono fungere anche da alloggiamenti per motori, eliminando la coppia di cogging per un funzionamento a bassa ondulazione e ad alta risposta negli effettori finali dei robot di precisione.

Indicatori chiave di qualità e benchmarking del settore

Controlliamo l'intero processo di produzione del Robot Motor Yoke secondo standard rigorosi, con indicatori di precisione fondamentali che superano i parametri di riferimento generali del settore, soddisfacendo pienamente i requisiti di approvvigionamento dei produttori di motori di fascia alta in termini di stabilità dimensionale, adattamento dell'assemblaggio e durata.

Impatto sulle prestazioni: il giogo del motore del robot di alta qualità può aumentare direttamente la densità di potenza del motore del 15%–30%, sopprimere oltre il 99% delle interferenze vaganti del campo magnetico, ridurre la perdita del circuito magnetico, resistere a stress elettromagnetici elevati e garantire un funzionamento stabile del robot a lungo termine.

Sezioni trasversali flusso assiale (sinistra) e flusso radiale (destra).

Selezione dei materiali e controllo del processo

Materiale speciale: acciaio strutturale al carbonio di alta qualità 45#

Il Robot Motor Yoke utilizza acciaio al carbonio medio standard nazionale 45# con proprietà rigorosamente selezionate adatte alle condizioni di lavoro dei motori robot:

● Contenuto di carbonio: 0,42%–0,50%; densità: 7,85 g/cm³; manganese: 0,50%–0,80%; silicio: 0,17%–0,37%; impurità a basso contenuto di fosforo e zolfo.

● Eccellenti proprietà meccaniche complete: resistenza alla trazione ≥ 600 MPa, resistenza allo snervamento ≥ 355 MPa, allungamento ≥ 16%; durezza HRC32–36 dopo bonifica.

● Ottimizzato tramite trattamento termico dedicato, bilanciando forza e tenacità con un'eccezionale resistenza alla fatica per il funzionamento del motore ad alta frequenza a lungo termine.

Lavorazione meccanica di precisione e controllo di processo

Un sistema di controllo completo a circuito chiuso garantisce elevata precisione e coerenza dei lotti:

● Tolleranza del foro interno controllata a ±0,005 mm; dotato di CMM, rotondimetro, monitor di contorno e controllo statistico del processo SPC.

● Ambiente di lavorazione rigorosamente controllato per ridurre le fluttuazioni di temperatura e le vibrazioni; Macchine CNC ad alta precisione e utensili speciali garantiscono il rispetto dimensionale.

● Ispezione completa dei materiali in entrata, monitoraggio del trattamento termico in tempo reale e ispezione del prodotto finito al 100% per impedire l'immissione sul mercato di prodotti non conformi.

Trattamento superficiale: finitura in ossido nero completamente automatica

Utilizza una formula di ossido nero sviluppata internamente e una linea di produzione completamente automatica senza contatto manuale per evitare danni e contaminazione:

● Il processo automatico integrato di ossido nero ed essiccazione migliora la resistenza alla corrosione e alla ruggine secondo gli standard del settore.

● Supporta trattamenti superficiali personalizzati tra cui galvanica, zincatura e nichelatura per applicazioni speciali.

Principali vantaggi aziendali

Con oltre 20 anni di esperienza nella produzione di macchinari, Haven ha costruito un sistema completo dalla ricerca e sviluppo, produzione e controllo qualità al servizio post-vendita, formando una competitività differenziata nella produzione di Robot Motor Yoke e risolvendo efficacemente i punti critici dei clienti nell'approvvigionamento, nella personalizzazione e nella produzione di massa.

Capacità sufficiente e consegna stabile

● 120 macchine CNC ad alta precisione, 1 linea di pulizia completamente automatica, 25 tecnici professionisti.

● Capacità mensile: 30.000 unità; vendite mensili attuali: 10.000–20.000 unità, lasciando il 40%–50% di capacità per ordini all'ingrosso e urgenti.

● Una catena di fornitura affidabile nello Zhejiang garantisce tempi di consegna brevi delle materie prime e consegne stabili per una produzione continua su larga scala e multivarietà.

Controllo qualità completamente automatizzato e difetti prossimi allo zero

● 25 dispositivi di ispezione automatici per test a grandezza naturale dai materiali in entrata ai prodotti finiti.

● Controllo qualità online al 100%; tasso di passaggio di produzione 99,99%, tasso di passaggio di fabbrica 100%.

● Certificato ISO9001 e IATF16949; tracciabilità completa della produzione con coerenza e affidabilità superiori.

Supporto tecnico professionale e forte personalizzazione

● Team tecnico dedicato specializzato nell'ottimizzazione e nella progettazione del processo del giogo.

● Risposta rapida alla personalizzazione: produzione basata su disegno, materiali specifici e trattamenti superficiali.

● Supporto completo dalla consulenza sulla progettazione, all'ottimizzazione dei processi e dalla produzione di prova in piccoli lotti fino alla produzione di massa, abbreviando i cicli di sviluppo e riducendo i costi.

Conformità ambientale e controllo dei costi

● Piena conformità con EU ROHS e REACH con rapporti di certificazione completi.

● La produzione automatizzata riduce l'intervento manuale e migliora l'utilizzo dei materiali, controllando i costi e ottenendo al contempo un basso consumo energetico e una bassa emissione di rifiuti, bilanciando prestazioni ambientali ed efficienza dei costi.

Clienti cooperativi e modelli di partnership

Il nostro Robot Motor Yoke fornisce da tempo aziende leader nazionali e internazionali, tra cui Samsung, Haier e Nidec, con una cooperazione strategica stabile da oltre un decennio. La qualità del prodotto e il servizio sono altamente riconosciuti con tassi di riacquisto elevati.

Supportiamo molteplici modelli di cooperazione:

● Approvvigionamento in grandi quantità di prodotti standardizzati

● Produzione personalizzata sulla base dei disegni del cliente

● Produzione di campioni per specifiche speciali

Diamo il benvenuto ai clienti di tutto il mondo che desiderano visitare la nostra fabbrica per l'ispezione e la cooperazione commerciale. Facendo affidamento sul nostro sistema di produzione maturo e sulla nostra forza tecnica, aiutiamo i clienti a ridurre i costi di sviluppo, test, produzione e post-vendita per ottenere risultati vantaggiosi per tutti a lungo termine.
